EC Insulator Jiangxi Co., Ltd. چین میں الیکٹرو سیرامک سرج گرفتاری کے سب سے قابل اعتماد مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ پرچر تجربے کے ساتھ، ہم اعلیٰ معیار کی کسٹم سروس پیش کرنے کے لیے پرعزم ہیں۔ براہ کرم یہاں ہماری فیکٹری سے چین میں بنے ہول سیل پریمیم الیکٹرو سیرامک سرج آریسٹر کو بلا جھجھک لیں۔

پروڈکٹ کا جائزہ

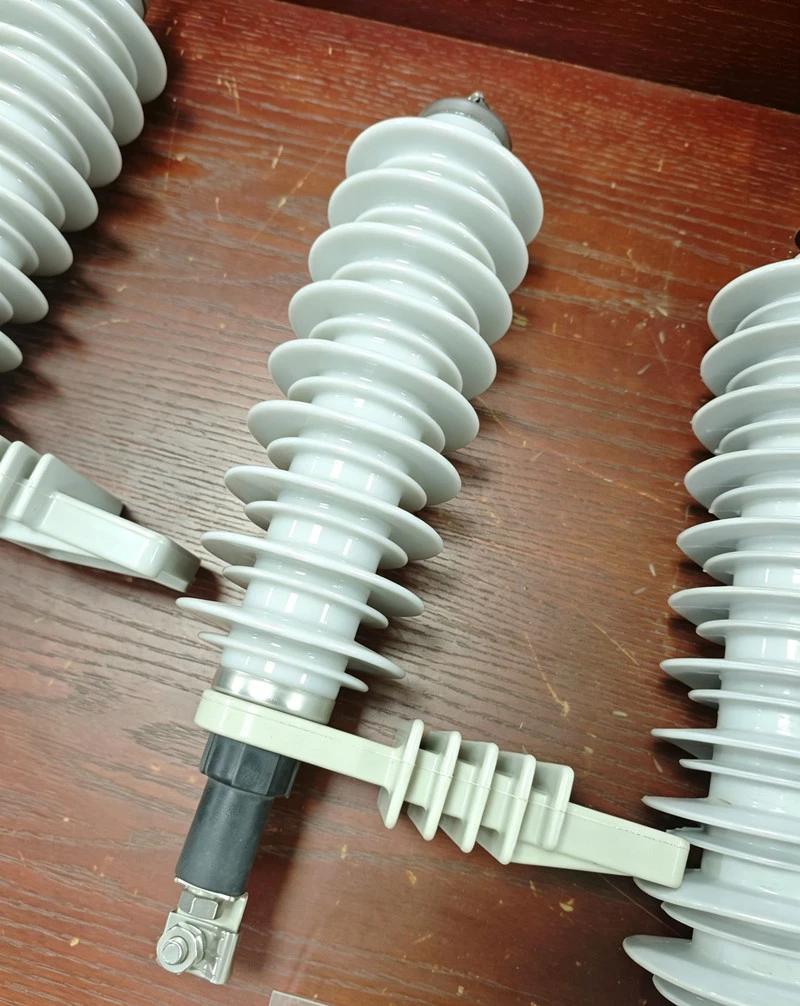

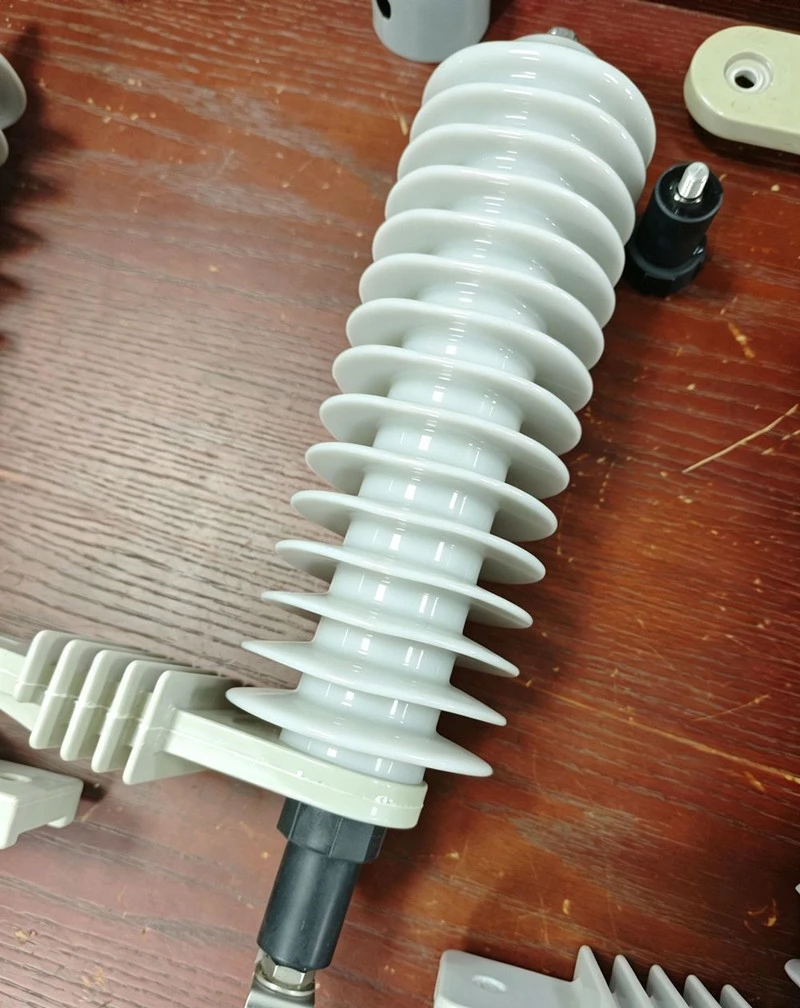

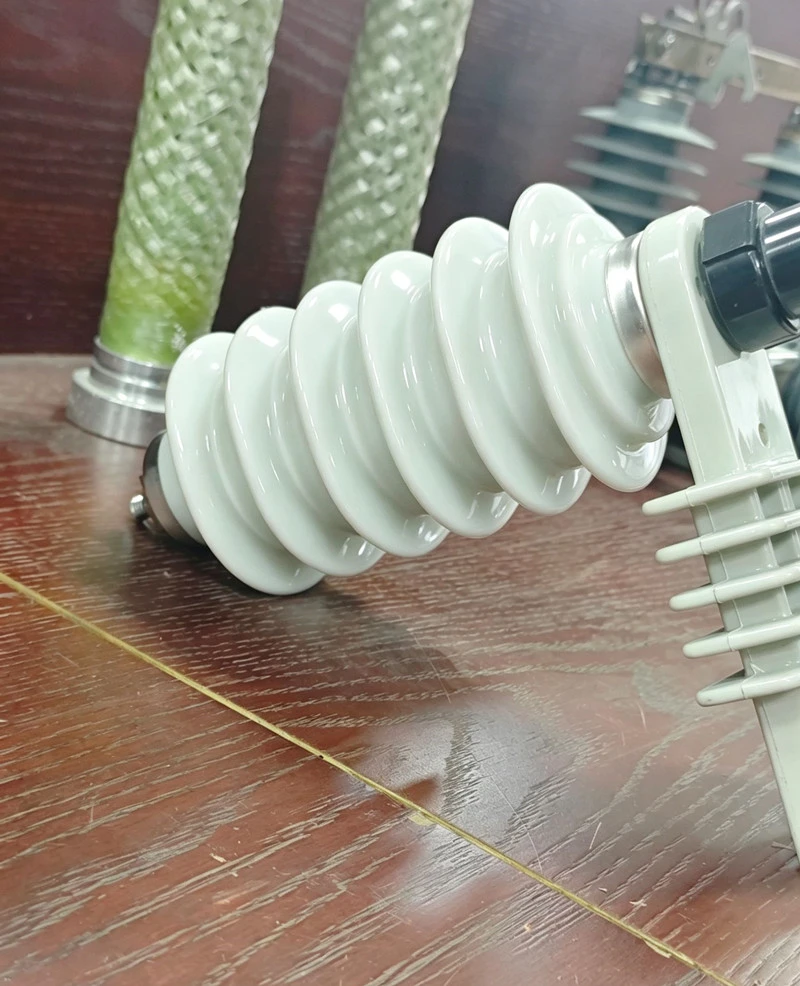

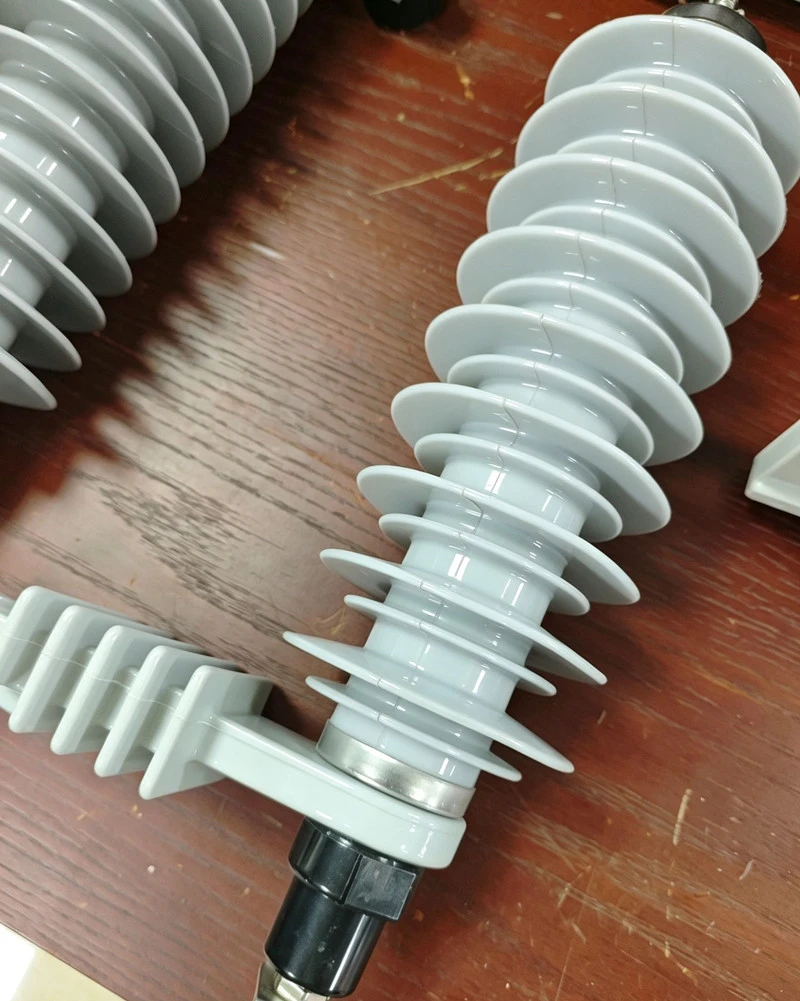

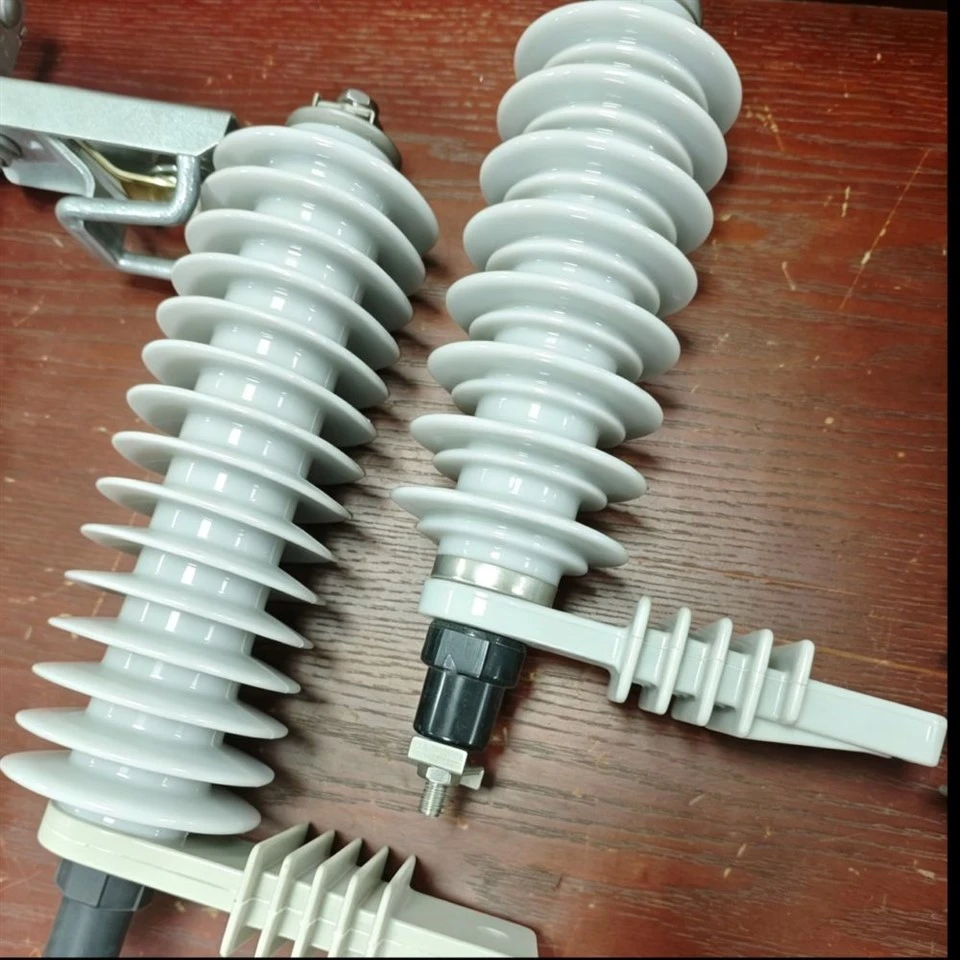

یہ الیکٹرو سیرامک سرج آریسٹر آسمانی بجلی کے اضافے اور سوئچنگ اوور وولٹیج کو دبانے کے لیے ہائی-درجہ حرارت کے سینٹرڈ سیرامک ہاؤسنگ کے اندر سیل بند زنک آکسائیڈ ویریسٹر ڈسکس کو اپناتا ہے۔ عام گرڈ آپریٹنگ وولٹیج کے تحت، یونٹ اچھی موصلیت کا درجہ رکھتا ہے۔ جب اچانک وولٹیج میں اضافہ ہوتا ہے، زنک آکسائیڈ کور تیزی سے کنڈکٹیو ہو جاتا ہے اور سرج کرنٹ کو زمین میں موڑ دیتا ہے۔

پولیمر گرفتار کرنے والوں کے مقابلے میں، سیرامک شیل بیرونی حالات میں بہتر-عمر کے خلاف کارکردگی فراہم کرتے ہیں۔ اس کے باوجود، سیرامک مواد فطرت کی طرف سے ٹوٹنے والا ہے؛ ٹرانزٹ کے دوران اور -سائٹ پر انسٹالیشن پروڈکٹ کے نقصان کی سب سے بڑی وجہ ہے۔ مکمل طور پر مہر بند ڈیزائن باقاعدگی سے دیکھ بھال کے کام کو کم کرتا ہے، پھر بھی وقتاً فوقتاً بصری جانچ ضروری رہتی ہے۔ دھول کا جمع ہونا اور طویل-ماحولیاتی کٹاؤ اگر نظر انداز کر دیا جائے تو پوشیدہ خرابیوں کو متحرک کر سکتا ہے۔

مصنوعات کی درجہ بندی اور عملی

درخواست کے نوٹس

2.1 تقسیم کی قسم

یہ کمپیکٹ، ہلکا پھلکا ماڈل عام طور پر دیہی اور مضافاتی تقسیم کے کھمبوں پر نصب کیا جاتا ہے جس میں پول-ماؤنٹڈ ٹرانسفارمرز ہوتے ہیں۔ زیادہ تر دیہی اوور ہیڈ لائنوں پر بجلی سے بچاؤ کے انتظامات نامکمل ہیں، جس کی وجہ سے معمولی اضافے کی مداخلت ایک بار بار چلنے والا مسئلہ ہے۔ مصنوعات کو بڑی تعمیراتی مشینری کے بغیر آسانی سے لگایا جاسکتا ہے۔

ہم نے فیلڈ آپریشنز سے کافی فیڈ بیک اکٹھا کیا ہے۔ اس کے نسبتاً چھوٹے سیرامک شیڈز طویل مدتی سروس کے بعد آہستہ آہستہ دھول- جمع کرتے ہیں۔ خشک موسم میں، سطح کی گندگی موصلیت کی کارکردگی میں معمولی کمی کا سبب بن سکتی ہے۔ ہر کئی سال بعد ایک بنیادی صفائی کام کے مستحکم حالات کو برقرار رکھنے میں مدد کرتی ہے۔

2.2 اسٹیشن کی قسم

ہیوی-ڈیوٹی گرفتار کرنے والوں کو سب اسٹیشنوں اور پاور پلانٹس کے اندر اندر آلات کی حفاظت کے لیے ڈیزائن کیا گیا ہے۔ موٹے سیرامک کیسنگز اور مضبوط اندرونی دھاتی فٹنگ گرڈ کی خرابیوں کے دوران پروڈکٹ کو تیز رفتار دھاروں کو برداشت کرنے کے قابل بناتے ہیں۔ یہ مین ٹرانسفارمرز، سوئچ گیئرز اور بس بار سسٹم کے لیے طویل-مکمل-لوڈ چلنے کے حالات میں قابل اعتماد تحفظ فراہم کرتا ہے۔

مضبوط تعمیر ایک بھاری مجموعی وزن کی طرف جاتا ہے. انسٹالیشن ٹیموں کو فرم فکسنگ اور مناسب ارتھنگ کو یقینی بنانے کی ضرورت ہے۔ اگر تنصیب کو صحیح طریقے سے محفوظ نہ کیا گیا ہو تو مسلسل وائبریشن سے ٹرمینلز ڈھیلے ہونے کا امکان ہے۔

2.3 لائن کی قسم

لائن-قسم کے گرفتار کنندگان سیدھے اوور ہیڈ کنڈکٹرز پر چڑھتے ہیں۔ وہ بار بار بجلی کی سرگرمی کی وجہ سے بتدریج موصلیت کے بگاڑ کو کم کرتے ہیں اور غیر منصوبہ بند لائن ٹرپ کے امکانات کو کم کرتے ہیں۔ وہ کھلے کھیتوں اور پہاڑی علاقوں میں وسیع پیمانے پر تعینات ہیں جہاں قدرتی بجلی کی حفاظت ناکافی ہے۔

نوٹ کرنے کا ایک اہم نکتہ: بیرونی طاقت کی وجہ سے سیرامک کے بیرونی خول پر کوئی بھی شگاف داخلی مہر کو تیزی سے توڑ دے گا، جو پوری مصنوعات کی سروس لائف کو نمایاں طور پر مختصر کر دیتا ہے۔

2.4 حسب ضرورت خصوصی قسم

معیاری ماڈل سخت انتہائی آپریٹنگ حالات کے لیے موزوں نہیں ہیں۔ ہم اصل سائٹ کے سروے کے نتائج کے مطابق شیڈ کی ساخت، کری پیج کی دوری اور دھاتی اجزاء کے لیے اینٹی سنکنرن علاج کو ایڈجسٹ کرتے ہیں۔ اپنی مرضی کے مطابق پروڈکٹس مضبوط الٹرا وائلٹ تابکاری کے ساتھ اونچائی والے ونڈ فارمز، مسلسل نمک کے دھند کا شکار ساحلی سب اسٹیشنز، اور معلق کوندکٹو دھول سے بھری مینوفیکچرنگ سائٹس پر لاگو ہوتے ہیں۔

توسیعی شیڈ کے ساتھ اپنی مرضی کے مطابق ڈیزائن زیادہ بہتر آلودگی کے خلاف مزاحمت فراہم کرتے ہیں۔ ایک منفی پہلو ایڈجسٹ شدہ بیرونی طول و عرض ہے، جو مجموعی سائز اور شپنگ کے حجم میں معمولی اضافہ کرتے ہیں۔

مصنوعات کی ساخت

3.1 سرامک بیرونی ہاؤسنگ

اعلی-کثافت والے الیکٹرو سیرامک سے بنا، ایک-ٹکڑا سینٹرڈ بیرونی شیل میں کثیر-پرت والی چھتری کے شیڈ ہیں۔ یہ ڈھانچہ سطح کے رینگنے کے فاصلے کو بڑھاتا ہے اور دھول دار، مرطوب یا نمکین-اسپرے والے ماحول میں آلودگی کے فلیش اوور کے خطرات کو بہت حد تک کم کرتا ہے۔

ہم طویل بیرون ملک شپنگ کے دوران ٹوٹ پھوٹ کو کم کرنے کے لیے موٹی سیرامک دیواروں کا استعمال کرتے ہیں۔ ایک عملی تجارت-کے طور پر، یہ ڈیزائن پتلی سیرامک کیسنگ کے مقابلے میں تھوڑا وزن اور مادی لاگت کا اضافہ کرتا ہے۔

3.2 زنک آکسائیڈ سرج جذب کور

اندرونی اضافے پروٹیکشن کور کو درست زنک آکسائیڈ ڈسکس سے جمع کیا جاتا ہے۔ ہم مختلف پروجیکٹ وولٹیج کی سطحوں سے ملنے کے لیے اسٹیکنگ کی مقدار کو ایڈجسٹ کرتے ہیں۔ یہ ڈسکس آپریشن کے دوران گرڈ وولٹیج کی تبدیلیوں کو اپنانے کے لیے خود بخود موصلیت اور ترسیلی حالتوں کے درمیان سوئچ کرتی ہیں۔

یونٹ کو معمول کی ٹیوننگ یا دیکھ بھال کی ضرورت نہیں ہے۔ اہم بات یہ ہے کہ فیلڈ اہلکاروں کو سیل شدہ ہاؤسنگ کھولنے کی اجازت نہیں ہے۔ غیر مجاز بے ترکیبی اندرونی مہر کو تباہ کر دیتی ہے اور مصنوعات کی وارنٹی کو خالی کر دیتی ہے۔

3.3 سگ ماہی کے اجزاء اور دھات کی متعلقہ اشیاء

ڈوئل کمپوزٹ ربڑ گسکیٹ سیرامک شیل کے دونوں سروں کو سیل کرتے ہیں، مؤثر طریقے سے نمی اور باریک دھول کو اندرونی بنیادی ڈھانچے سے باہر رکھتے ہیں۔

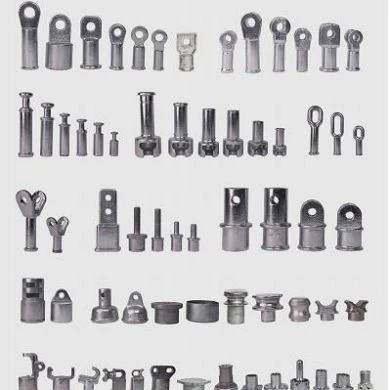

ہارڈویئر کے دو اختیارات دستیاب ہیں: گرم-ڈپ جستی سٹیل اور 304 سٹینلیس سٹیل۔ جستی کی متعلقہ اشیاء عام اندرون ملک ماحول کے لیے اقتصادی ہیں۔ تاہم، ساحلی مقامات کو سٹینلیس سٹیل کے ہارڈ ویئر کی ضرورت ہوتی ہے، کیونکہ نمک کے دھند کی وجہ سے ریگولر گیلوینائزڈ لوازمات تیزی سے خراب ہو جاتے ہیں اور وقت کے ساتھ ساتھ گراؤنڈنگ کی اعتبار کو کمزور کر دیتے ہیں۔

مصنوعات کی طاقت اور حدود

سینٹرڈ سیرامک برسوں کی آؤٹ ڈور سروس کے بعد مستحکم ڈائی الیکٹرک طاقت کو برقرار رکھتا ہے۔ پولیمر کے خول عام طور پر 6-8 سال UV روشنی کے سامنے آنے کے بعد ٹوٹ پھوٹ اور عمر بڑھنے کا شکار ہوتے ہیں، جبکہ سیرامک مشکل سے موصلیت کی کارکردگی کو کھو دیتا ہے، جس سے بار بار آلات کی تبدیلی کے اخراجات کی بچت ہوتی ہے۔

یک سنگی ڈھانچہ ہوا کی کمپن اور ہلکے بیرونی اثرات کو برداشت کرتا ہے۔ مکمل سگ ماہی کی بدولت، پیچیدہ اوور ہالز غیر ضروری ہیں۔ آپریشن ٹیموں کے لیے کام کا بوجھ کم کرنے کے لیے صرف باقاعدہ بصری گشت کی ضرورت ہے۔

واضح رہے کہ بہت زیادہ آلودہ ساحلی اور صنعتی علاقوں میں کارکردگی آہستہ آہستہ گرتی ہے۔ اس طرح کے سخت حالات میں سروس کی زندگی عام اندرون ملک ماحول سے کم ہوگی۔

درخواست کی گنجائش

الیکٹرو سیرامک سرج اریسٹر سیریز 3kV سے 220kV تک وولٹیج کے درجات کا احاطہ کرتی ہے۔ مناسب منظرناموں میں شہری اور دیہی ڈسٹری بیوشن نیٹ ورکس، درمیانے اور بڑے سب اسٹیشنز، طویل-فاصلے کے اوور ہیڈ ٹرانسمیشن سرکٹس، کارخانوں کے لیے سائٹ ہائی-وولٹیج پاور سسٹمز، ریلوے ٹریکشن اوور ہیڈ لائنز، ہوا اور شمسی منصوبوں کے لیے بوسٹر اسٹیشنز، نیز کیمیکل پلانٹ کے ساتھ شدید آلودگی کی جگہ شامل ہیں۔

برقی کارکردگی اور تنصیب کے نکات

الیکٹرو سیرامک سرج اریسٹر 50Hz اور 60Hz دونوں گرڈ فریکوئنسیوں کے ساتھ ڈھل جاتا ہے، جو اسے بیرون ملک پروجیکٹوں میں استعمال ہونے والے زیادہ تر مین اسٹریم پاور کے معیارات کے ساتھ ہم آہنگ بناتا ہے۔ عمودی تنصیب ہمیشہ طویل-مستحکم آپریشن کے لیے ہمارا ترجیحی حل ہے۔

جب سائٹ پر جگہ کی رکاوٹیں صرف افقی طور پر بڑھنے کی اجازت دیتی ہیں، تو ہمیں زنک آکسائیڈ ڈسکس کے اندرونی اسٹیکنگ لے آؤٹ کو اسی کے مطابق ایڈجسٹ کرنا ہوگا۔ یہ ساختی موافقت ناگزیر طور پر خارج ہونے والے مادہ کی درستگی میں چھوٹے انحراف کا سبب بنے گی، یہ ایک حد ہے جس کو پروجیکٹ کے مجموعی ڈیزائن میں شامل کرنے کی ضرورت ہے۔

الیکٹرو سیرامک سرج آریسٹر IEC 60099 سیریز اور GB/T 11032 وضاحتوں کے مطابق مکمل ڈیزائن کی تصدیق اور فیکٹری ٹیسٹنگ سے گزرتا ہے، بین الاقوامی بولی اور برآمدی منصوبوں کے لیے تکنیکی اہلیت کے تقاضوں کو مکمل طور پر پورا کرتا ہے۔

خام مال کنٹرول اور حسب ضرورت سروس

کلیدی خام مال بشمول سیرامک بلینکس، زنک آکسائیڈ ڈسکس، سیلنگ ربڑ اور دھاتی ہارڈویئر بڑے پیمانے پر پیداوار سے پہلے سخت آنے والی جانچ سے گزرتے ہیں۔ ہم سائٹ کی آلودگی کی سطح اور جغرافیائی حالات کی بنیاد پر شیڈ کے طول و عرض، کری پیج کی دوری اور فٹنگز کو ایڈجسٹ کرتے ہیں۔

غیر-معیاری تخصیص خصوصی منصوبوں کے لیے دستیاب ہے، جس میں شیل کی اونچائی، بڑھتے ہوئے سوراخ کی جگہ، ٹرمینل کی ساخت اور اپ گریڈ شدہ اینٹی-سنکنرن علاج ہے۔ ہم پیداوار سے پہلے کلائنٹ کی تصدیق کے لیے مکمل ماونٹنگ کٹس اور رسمی طول و عرض کی ڈرائنگ فراہم کرتے ہیں۔

کوالٹی کنٹرول کے طریقہ کار

معائنہ ہر پیداواری مرحلے سے گزرتا ہے۔ سیرامک مواد کے ہر بیچ کی کثافت اور سنٹرنگ مستقل مزاجی کے لیے جانچ کی جاتی ہے۔ ہر زنک آکسائیڈ ڈسک غیر معمولی رساو کرنٹ کے ساتھ ناقص یونٹوں کو مسترد کرنے کے لیے الگ اسکریننگ سے گزرتی ہے۔

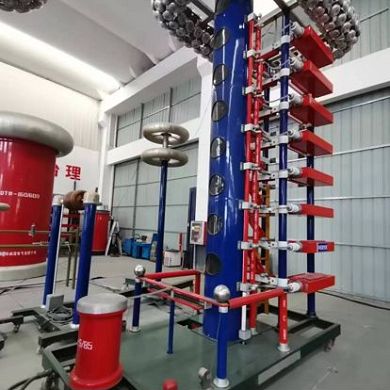

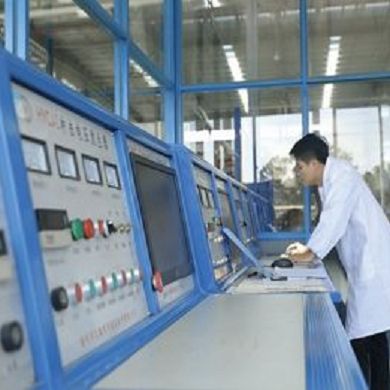

بے ترتیب نمونے لینے کا معائنہ نیم-تیار شدہ اسمبلیوں پر کیا جاتا ہے۔ مکمل گرفتار کرنے والوں کو لیکیج کرنٹ ٹیسٹنگ، بجلی کی بقایا وولٹیج کی جانچ اور موصلیت کی عمر بڑھانے کی جانچ سے گزرنا پڑتا ہے۔ سیلنگ کی وشوسنییتا کی تصدیق کرنے کے لیے منتخب بیچز گیلے ہیٹ سائیکل ٹیسٹ مکمل کرتے ہیں۔ ٹینڈر جمع کرانے اور کسٹم کلیئرنس کے لیے مکمل ٹیسٹ رپورٹس فراہم کی جا سکتی ہیں۔

معیارات اور تکنیکی معاونت

پروڈکٹس متعلقہ IEC بین الاقوامی معیارات اور GB/T گھریلو وضاحتیں پوری کرتی ہیں۔ ہم اصل سائٹ کے حالات کے مطابق ٹارگٹڈ ماڈل کے انتخاب کا مشورہ پیش کرتے ہیں تاکہ زیادہ -تخصص یا مماثل پروڈکٹ کے انتخاب سے بچ سکیں۔

انسٹالیشن گائیڈز، آپریشن کے دستاویزات اور آسان دیکھ بھال کی چیک لسٹ فراہم کی جاتی ہیں۔ ریموٹ فالٹ کی تشخیص اور اسپیئر پارٹس کی مسلسل فراہمی بیرون ملک مقیم شراکت داروں کے لیے قابل رسائی ہے۔

شپمنٹ، ادائیگی کی شرائط اور معیار کا عزم

لیب ٹیسٹنگ اور چھوٹے-پیمانے کے فیلڈ ٹرائلز کے لیے نمونے ترتیب دیے جا سکتے ہیں۔ بلک آرڈر دینے والے گاہک نمونے کی فیس کی جزوی واپسی پر بات چیت کر سکتے ہیں۔ سمندری نقل و حمل کے دوران نمی کو پہنچنے والے نقصان سے بچنے کے لیے ہر یونٹ کو جھٹکا- مزاحم جھاگ سے لپیٹا جاتا ہے اور دھونے والے لکڑی کے کریٹوں میں desiccants کے ساتھ پیک کیا جاتا ہے۔

ادائیگی کے دستیاب طریقوں میں T/T اور ناقابل واپسی L/C شامل ہیں۔ طویل مدتی کوآپریٹو خریداروں کے لیے لچکدار شرائط پر بات کی جا سکتی ہے۔

تمام پروڈکشن ریکارڈز کو ٹریس ایبلٹی کے لیے برقرار رکھا جاتا ہے۔ ہم وارنٹی کے اندر فیکٹری سے پیدا ہونے والے نقائص کے لیے مفت تبدیلی اور تکنیکی رہنمائی فراہم کرتے ہیں
